Wydajny robot paletyzujący to serce układu End-of-Line, ale nawet najszybsze ramię staje się bezużyteczne, jeśli gotowa paleta nie może płynnie opuścić strefy pakowania. Zatory na wyjściu z produkcji to koszmar każdego kierownika logistyki -- prowadzą do mikropostojów, nerwowości operatorów i chaosu w strefie odbioru wózkami widłowymi.
Kluczem do sukcesu nie jest tylko sama maszyna układająca, ale kompleksowo zaprojektowane urządzenia do paletyzacji i transportu. Odpowiednio dobrany system przenośników to krwiobieg linii, który gwarantuje stabilność procesu, bezpieczeństwo pracowników i płynny przepływ towarów do magazynu.

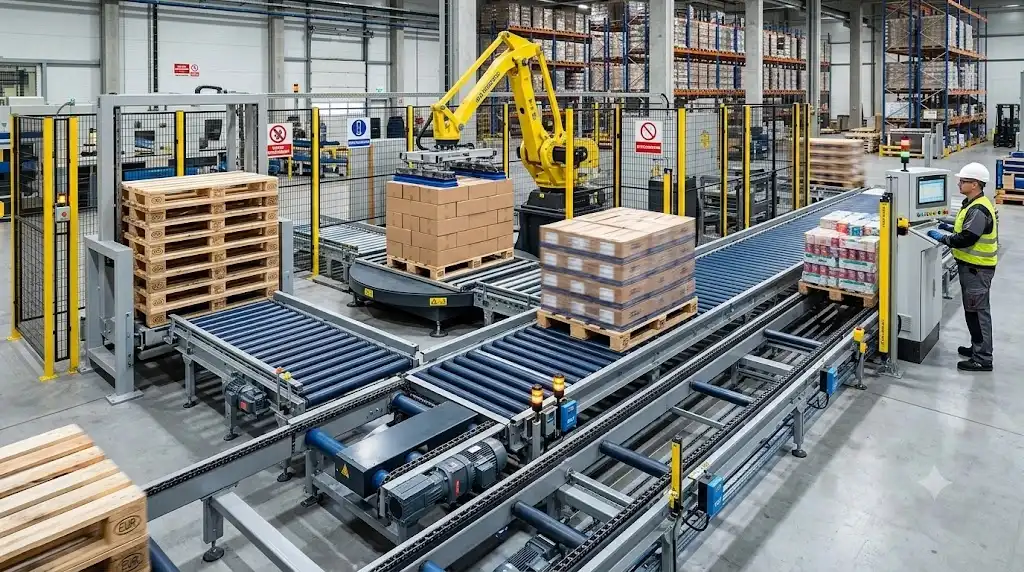

Stoły rolkowe i przenośniki - krwiobieg nowoczesnej paletyzacji
Transport wewnątrzstrefowy (intralogistyka) na końcu linii produkcyjnej musi być niezawodny. Ręczne odbieranie palet "paleciakiem" sprawdza się przy niskich wydajnościach, ale przy produkcji seryjnej staje się wąskim gardłem. Tutaj do gry wkraczają profesjonalne systemy transportowe.
Podstawą są przenośniki paletowe, które dzielimy na dwie główne kategorie, w zależności od specyfiki ładunku:
- Stoły rolkowe i przenośniki rolkowe: To najpopularniejsze rozwiązanie dla standardowych europalet (EUR). Przenośnik rolkowy napędzany (wyposażony w motoreduktory i łańcuchowe przeniesienie napędu między rolkami) zapewnia kontrolowany przesuw ciężkich ładunków, nawet do 1500 kg. W strefach buforowych czy kompletacyjnych często stosuje się też stoły rolkowe grawitacyjne, które wykorzystują niewielki spadek do przemieszczania palet bez użycia prądu -- to ekonomiczne i ekologiczne rozwiązanie.
- Przenośnik łańcuchowy do palet: Niezastąpiony tam, gdzie palety są transportowane w poprzek płóz (gdzie rolki by się nie sprawdziły) lub gdy mamy do czynienia z paletami przemysłowymi o niestandardowej konstrukcji podstawy. Są one niezwykle wytrzymałe i stabilne, idealne do ciężkich zastosowań w przemyśle budowlanym czy chemicznym.
Urządzenia wspierające - co poza samym transportem?
Sama droga transportowa to nie wszystko. Aby automatyzacja paletyzacji była pełna i nie wymagała ciągłej ingerencji operatora, linię należy wyposażyć w urządzenia peryferyjne.
- Magazynki palet (Dyspensery): To absolutna podstawa wydajnej linii. Zamiast ręcznie wrzucać ciężkie, drewniane palety do strefy robota (co jest niebezpieczne i obciąża kręgosłup), operator ładuje cały stos do magazynka. Urządzenie automatycznie dozuje pojedyncze palety na linię w odpowiednim tempie.
- Aplikator przekładek kartonowych: Jeśli Twój produkt wymaga dodatkowej stabilizacji warstw lub odizolowania towaru od drewnianej palety, automatyczny podajnik przekładek jest niezbędny. Zintegrowany z robotem, eliminuje konieczność ręcznego wchodzenia w strefę pracy maszyny.
- Obrotnica rolkowa palet i transfery kątowe: Hale produkcyjne rzadko są z gumy. Często musimy zmienić kierunek transportu o 90 stopni, aby ominąć filar lub wpasować się w dostępną przestrzeń. Obrotnice pozwalają na zmianę orientacji palety (np. do etykietowania bocznego) lub zmianę kierunku jazdy bez zatrzymywania przepływu.
Integracja systemu - jak połączyć przenośniki z robotem?
Pojedyncze urządzenia nie tworzą linii -- tworzy ją integracja. Nowoczesne systemy transportu palet działają jak jeden organizm, zarządzany przez sterownik PLC.
Kluczowa jest integracja przenośników z robotem paletyzującym. Robot musi "wiedzieć", że pusta paleta już czeka na stanowisku (sygnał z czujników) i że gotowa pełna paleta zjechała bezpiecznie, zwalniając miejsce na kolejną. Brak tej komunikacji to ryzyko kolizji.
Równie ważną funkcję pełnią stoły rolkowe buforujące (akumulacyjne). Umieszczone za owijarką, pozwalają na zgromadzenie 2-3 gotowych palet w oczekiwaniu na odbiór przez wózek widłowy. Dzięki temu, nawet jeśli kierowca wózka się spóźni, robot nie musi przerywać pracy, bo ma gdzie "wypchnąć" gotowy produkt. To proste rozwiązanie drastycznie podnosi OEE całej linii.
Bezpieczeństwo i ergonomia - mniej wózków, mniej wypadków
Wdrożenie przenośników to nie tylko kwestia wydajności, to także strategiczna decyzja w obszarze BHP. Automatyczny transport palet w magazynie pozwala na fizyczne odseparowanie strefy ruchu pieszego i pracy robotów od "autostrady" dla wózków widłowych.
Eliminacja konieczności wjeżdżania wózkiem głęboko w strefę produkcyjną po każdą paletę znacząco obniża ryzyko potrąceń. Dodatkowo, nowoczesne linie spełniają rygorystyczne wymagania BHP dla przenośników rolkowych, takie jak:
- Wypełnienia międzyrolkowe (zapobiegające włożeniu nogi między rolki).
- Wyłączniki linkowe bezpieczeństwa wzdłuż całej trasy.
- Wygrodzenia i kurtyny świetlne w miejscach załadunku/rozładunku.
Dla działów BHP to także eliminacja ręcznego dźwigania pustych palet (ok. 25 kg) i przekładek, co przekłada się na mniej zwolnień lekarskich.
Jak zaprojektować linię? Wydajność i ROI
Decydując się na inwestycję, nie kupuj "metrów bieżących" przenośnika, ale rozwiązanie problemu przepływu. Przy projektowaniu systemy transportu palet muszą uwzględniać:
- Maksymalną wagę palety (określa moc napędów i średnicę rolek).
- Rodzaj palety (decyduje: rolki czy łańcuch).
- Wydajność (ile palet na godzinę musi opuścić linię).
Często okazuje się, że automatyzacja paletyzacji wsparta dobrze zaprojektowanym systemem transportu i buforowania, zwraca się (ROI) znacznie szybciej niż sam zakup robota, ponieważ uwalnia "wąskie gardła", które do tej pory hamowały produkcję.
Podsumowanie: Od chaosu do płynnego przepływu
Stoły rolkowe, przenośniki łańcuchowe, magazynki i obrotnice to cisi bohaterowie wydajnej produkcji. Zamieniają chaotyczny odbiór towaru w uporządkowany, bezpieczny i przewidywalny proces.
- Dla Logistyki: Płynność odbioru i idealnie ułożone palety.
- Dla BHP: Bezpieczeństwo i ergonomia pracy.
- Dla Zarządu: Optymalizacja kosztów i miejsca na hali.
W DM Robotics projektujemy kompletne linie "pod klucz" -- od chwytaka robota, po ostatnią rolkę na magazynie wyrobu gotowego. Skontaktuj się z nami, aby zaprojektować przepływ na miarę Twoich potrzeb.
FAQ - Najczęściej zadawane pytania
Co to jest stół rolkowy i do czego służy?
Stół rolkowy (lub przenośnik rolkowy) to urządzenie transportowe składające się z ramy i zestawu obrotowych wałków (rolek). Służy do przemieszczania ładunków o płaskim dnie, takich jak palety, skrzyniopalety czy kartony, w obrębie linii produkcyjnej lub magazynowej.
Jaka jest różnica między przenośnikiem rolkowym a łańcuchowym?
Przenośnik rolkowy transportuje ładunek na obracających się rolkach i jest idealny dla standardowych palet (EUR) poruszających się wzdłuż płóz. Przenośnik łańcuchowy wykorzystuje cięgna łańcuchowe do podparcia ładunku, co sprawdza się przy transporcie bardzo ciężkich towarów, palet niestandardowych lub transportowanych w poprzek płóz (gdzie płozy wpadałyby między rolki).
Ile kosztuje automatyczny system transportu palet?
Koszt zależy od długości linii, liczby napędów, stopnia skomplikowania (obrotnice, windy) oraz sterowania. Prosty moduł rolkowy to koszt kilku tysięcy złotych, natomiast kompletne, zintegrowane systemy transportu to inwestycje wyceniane indywidualnie po audycie potrzeb.
Jak działa automatyczny magazyn palet?
Magazyn palet (dyspenser) przechowuje stos pustych palet ułożonych jedna na drugiej. Za pomocą mechanizmu pneumatycznego lub elektrycznego urządzenie unosi stos, oddziela dolną paletę i wydaje ją na przenośnik, automatycznie uzupełniając stanowisko paletyzacji.
Czy można zintegrować przenośniki z systemem WMS?
Tak, jest to standard w przemyśle 4.0. Sterownik PLC zarządzający przenośnikami może wymieniać dane z systemem WMS (Warehouse Management System) lub ERP, informując o statusie palety, jej lokalizacji, wadze czy zakończeniu procesu pakowania, co pozwala na automatyczne generowanie zleceń transportowych dla wózków lub robotów AGV.
